­Tổng quan bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn đấu nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn đấu nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya với App Smart Life:

Bước 1: Cấp nguồn nuôi cho cho mạch, ở cổng domino ta cấp nguồn 7-32V không phân biệt điện AC hay DC.

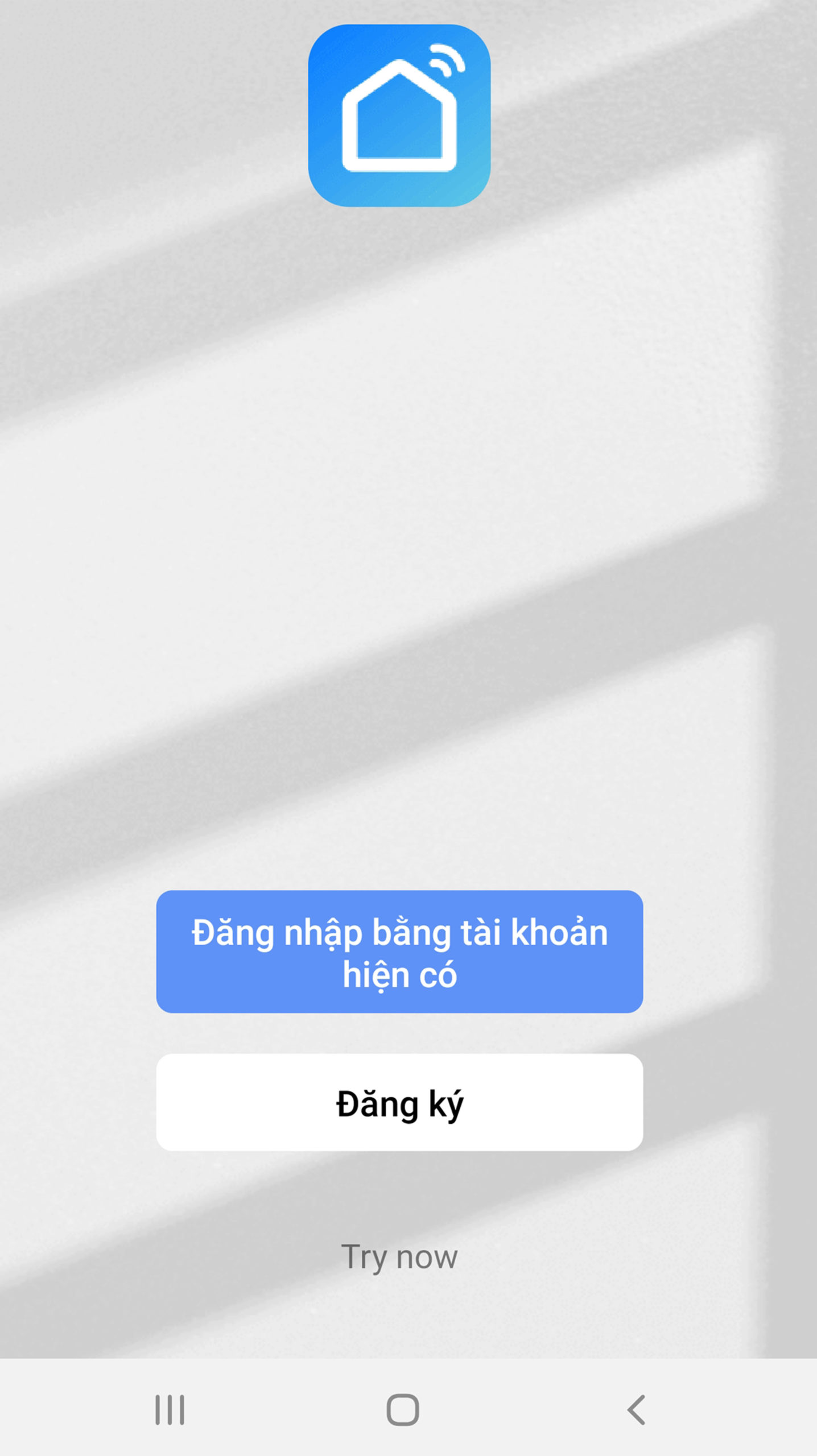

Bước 2: Tải app ” Smart Life ” về và đăng ký tài khoản

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V
Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Bước 3: Nhấn và giữ nút RESET trên mạch 6-8 giây rồi nhả ra, đèn led sẽ nhấp nháy nhanh

Bước 4: Trên APP nhấn vào dấu cộng góc trên bên phải > chọn Add Device, đợi cho đến khi phần mềm nhận diện được thiết bị

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V
Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

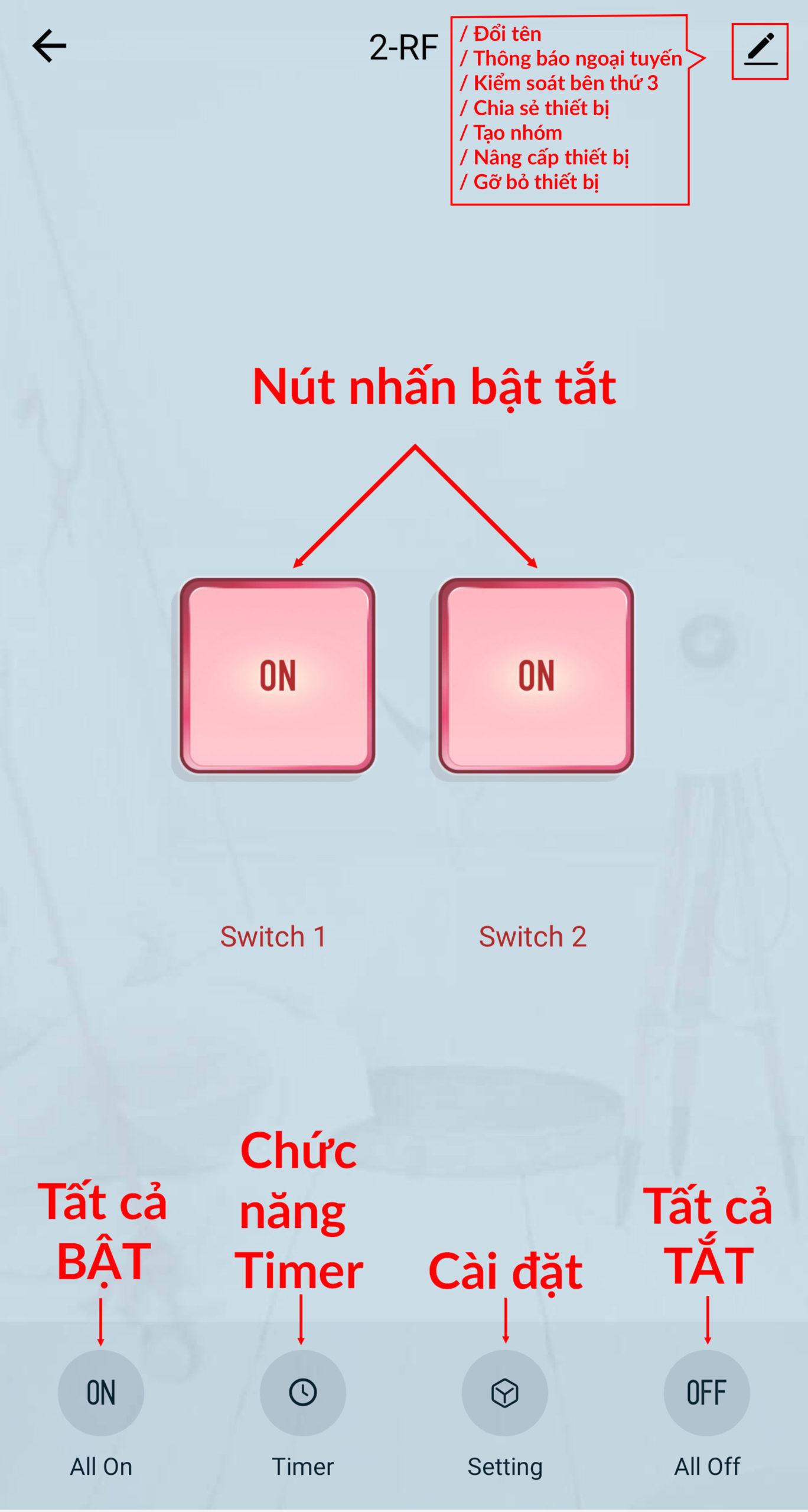

Giao diện điều khiển

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Chức năng Timer: trong chế độ này cần chọn 1 trong 2 kênh để vào cài đặt timer

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn kết nối bộ điều khiển Wifi 2 kênh Tuya với Remote:

Lưu ý: đây chỉ là chức năng phụ nên phản hồi của mạch đối với remote là tương đối. Mạch hỗ trợ REMOTE 433Mhz

Bước 1: tại giao diện chính chọn mục Setting, trong giao diện Setting ta chọn RF remote control setup, nhấn vào ADD để tiến hành thêm nút cho remote

Hướng dẫn thêm remote cho bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn thêm remote cho bộ điều khiển Wifi 2 kênh Tuya 7-32V

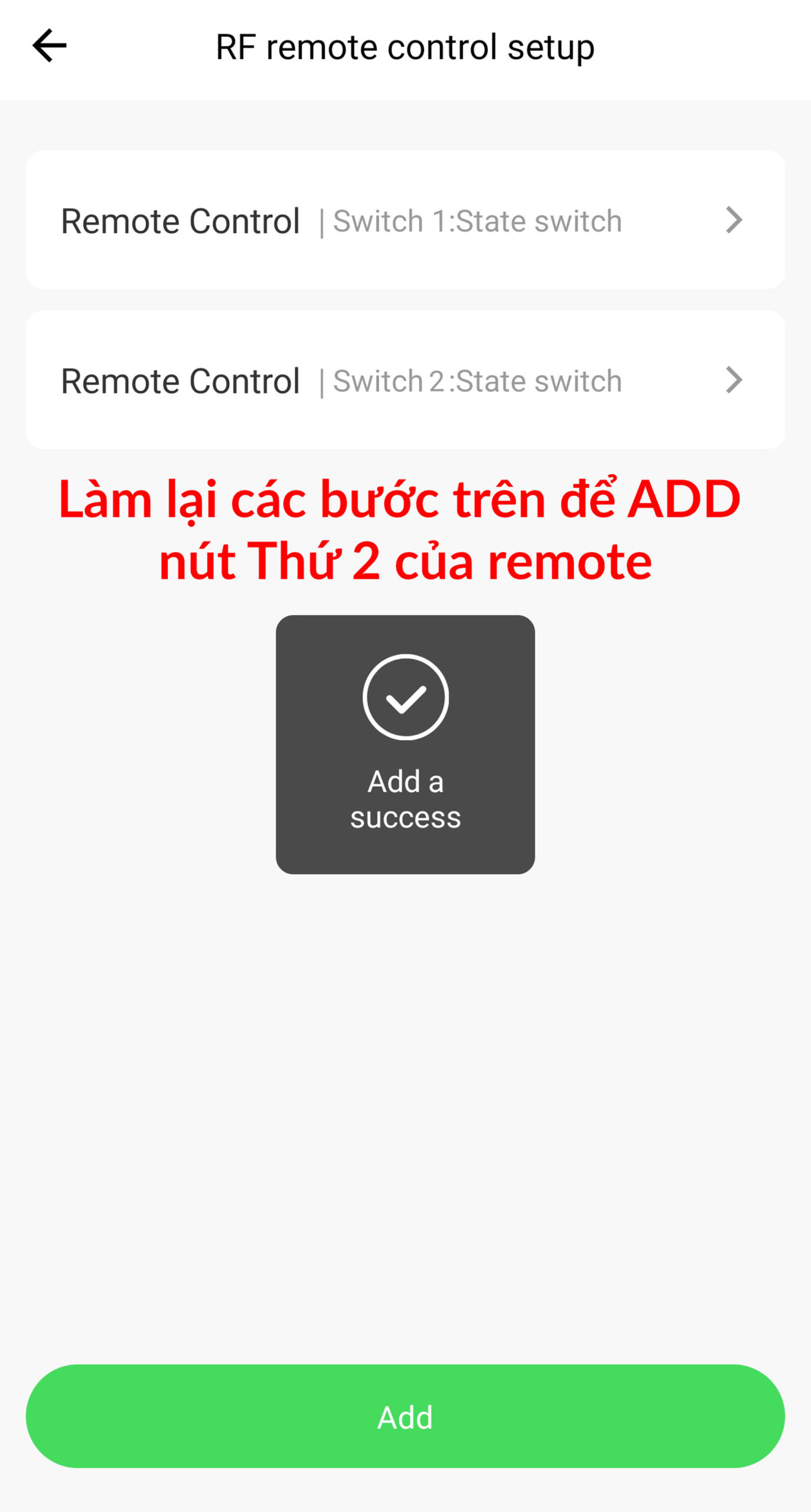

Bước 2: tại giao diện thêm remote, bấm giữ 1 nút trên remote muốn thêm để mạch nhận diện, có thể thêm nhiều remote

Hướng dẫn thêm remote cho bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn thêm remote cho bộ điều khiển Wifi 2 kênh Tuya 7-32V
Hướng dẫn thêm remote cho bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn thêm remote cho bộ điều khiển Wifi 2 kênh Tuya 7-32V

Ví dụ: dưới dây là ví dụ về 2 nút bật tắt độc lập

Hướng dẫn thêm remote cho bộ điều khiển Wifi 2 kênh Tuya 7-32V

Hướng dẫn thêm remote cho bộ điều khiển Wifi 2 kênh Tuya 7-32V

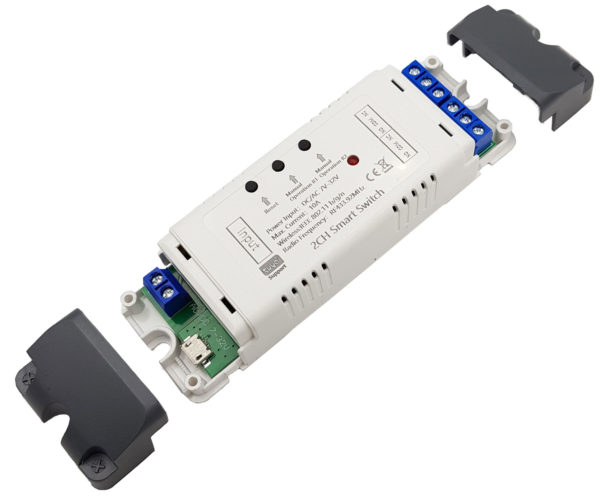

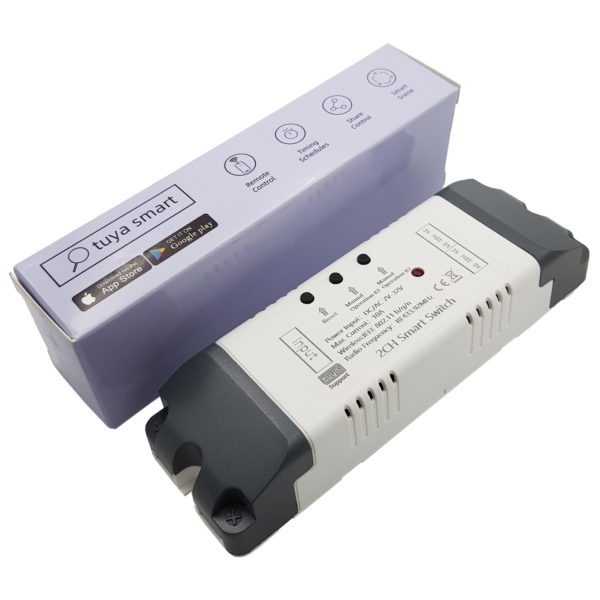

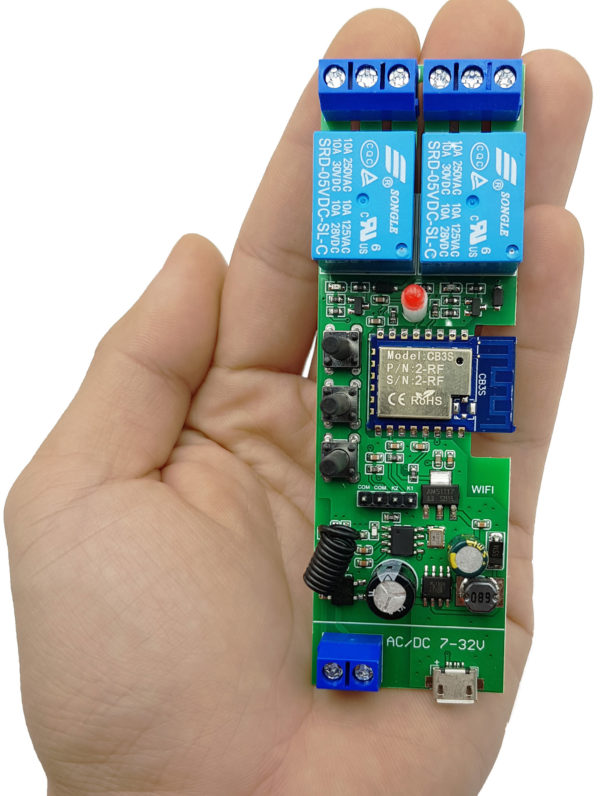

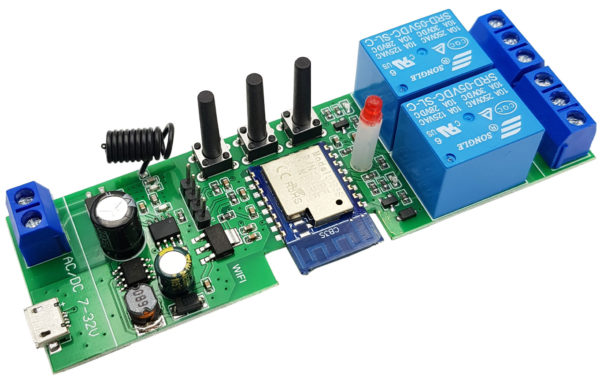

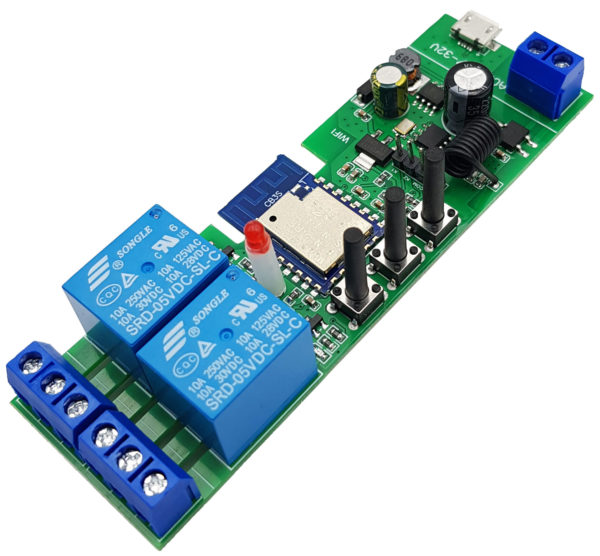

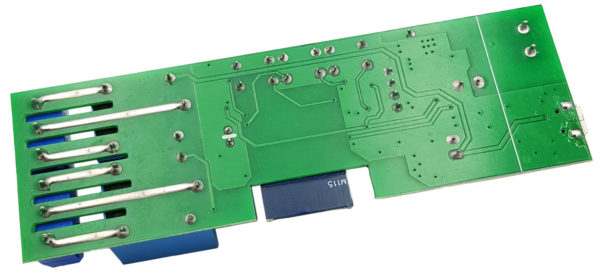

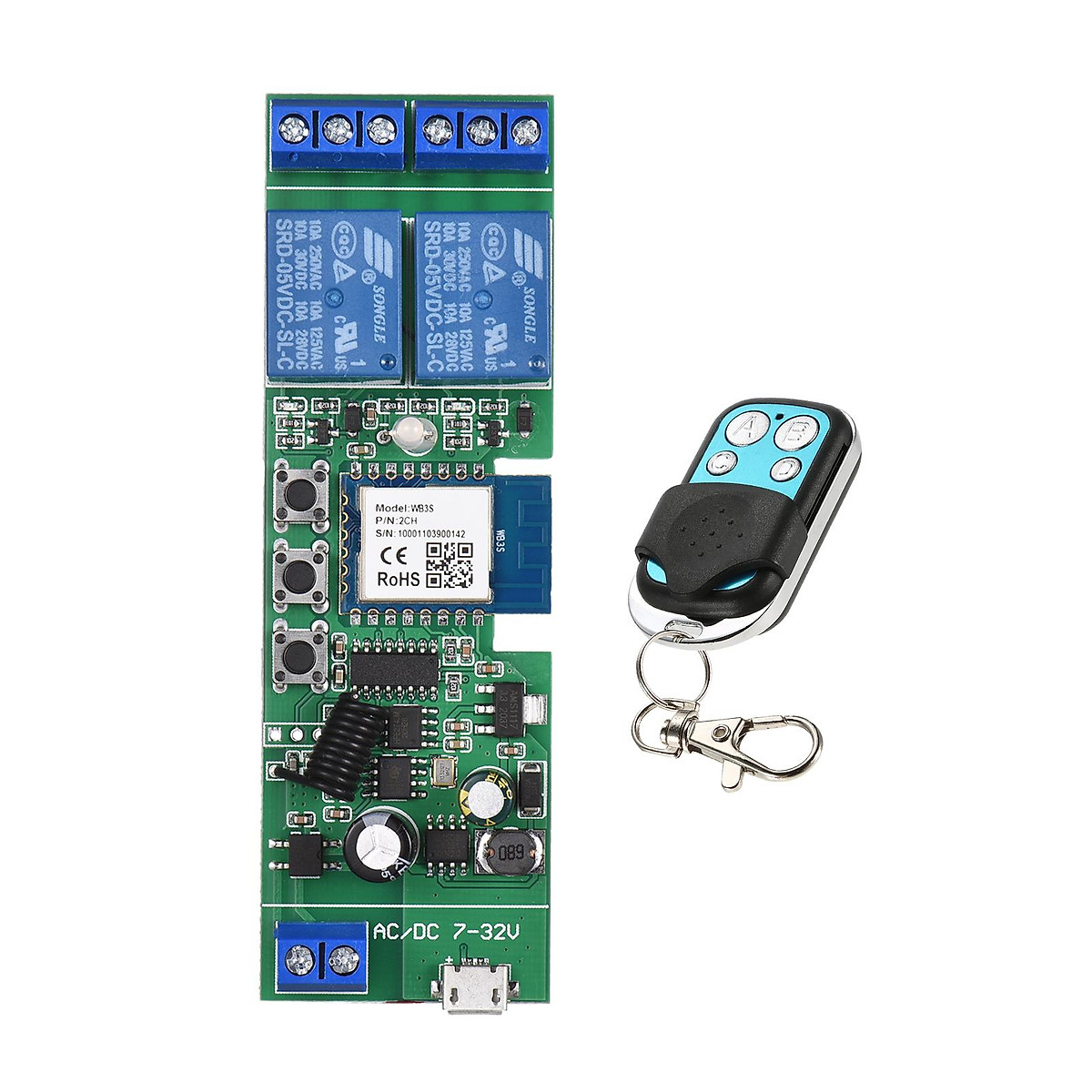

Hình ảnh sản phẩm bộ điều khiển Wifi 2 kênh Tuya 7-32V

Bộ điều khiển Wifi 2 kênh Tuya 7-32V

Bộ điều khiển Wifi 2 kênh Tuya 7-32V
Bộ điều khiển Wifi 2 kênh Tuya 7-32V

Bộ điều khiển Wifi 2 kênh Tuya 7-32V
Bộ điều khiển Wifi 2 kênh Tuya 7-32V

Bộ điều khiển Wifi 2 kênh Tuya 7-32V
Bộ điều khiển Wifi 2 kênh Tuya 7-32V

Bộ điều khiển Wifi 2 kênh Tuya 7-32V
Bộ điều khiển Wifi 2 kênh Tuya 7-32V

Bộ điều khiển Wifi 2 kênh Tuya 7-32V
Bộ điều khiển Wifi 2 kênh Tuya 7-32V

Bộ điều khiển Wifi 2 kênh Tuya 7-32V
