Danh sách thiết bị cần có như sau:

  • Máy kiểm soát cửa
  • Khóa thả chốt
  • Bát trên đỡ khóa
  • Bát dưới đỡ khóa
  • Nút bấm exit
  • Điều khiển từ xa (Tùy chọn)
  • Đầu đọc vân tay/thẻ phụ (Tùy chọn)
  • Nguồn cho hệ thống

Chi tiết hướng dẫn lắp đặt khóa thả chốt

1. LẮP ĐẶT GÁ KHÓA

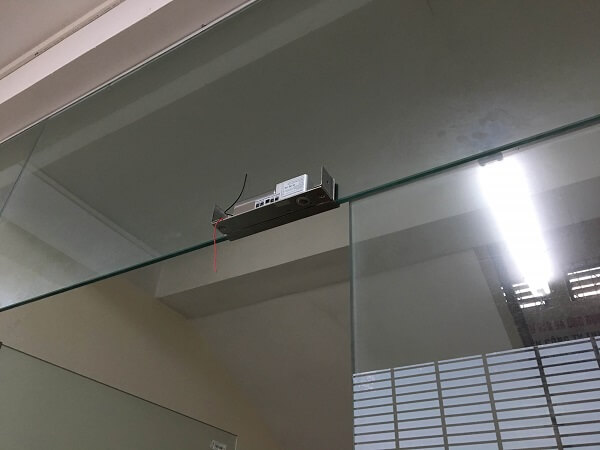

Lắp đặt bát trên khóa
Lắp đặt bát trên khóa

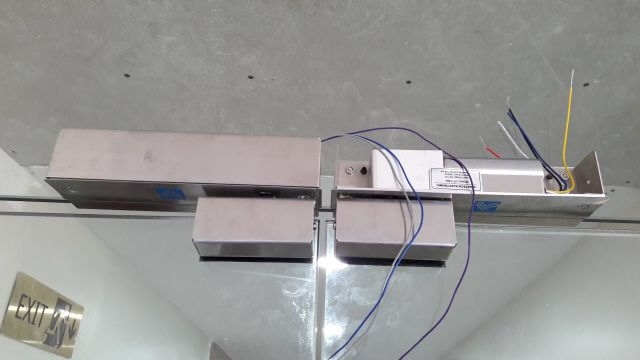

Lắp đặt bát trên và bát dưới khóa thả chốt
Lắp đặt bát trên và bát dưới khóa thả chốt
  • Lắp đặt bát trên vào phần kính bên trên cánh cửa để đỡ khóa.
  • Lắp đặt bát dưới vào phần cửa kính để đỡ thanh chốt khóa.
  • Lưu ý đưa đầu dây cấp nguồn cho khóa ra ngoài
  • Lưu ý điều chỉnh gá khóa sao cho chốt khóa và lỗ chốt nằm thẳng góc để khóa đóng trơn tru.

2. LẮP ĐẶT MÁY CHẤM CÔNG KIỂM SOÁT CỬA

  • Định vị, khoan lỗ và lắp đặt máy kiểm soát.
  • Đi đường dây điện và dây mạng (nếu cần dùng chấm công) vào vị trí đặt máy.

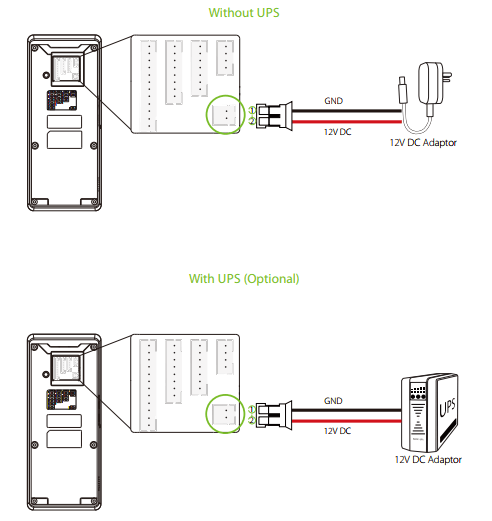

Đấu nguồn vào máy chấm công
Đấu nguồn vào máy chấm công

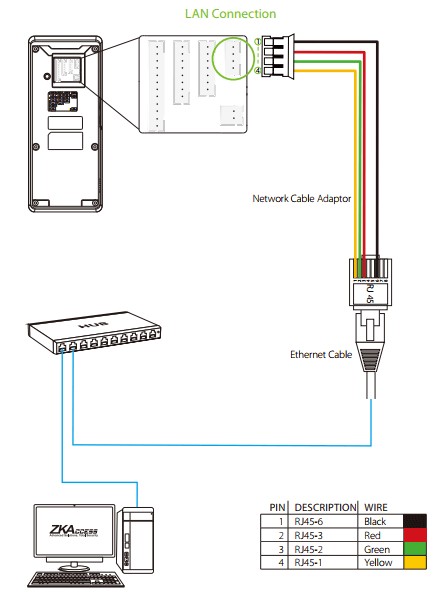

Đấu máy chấm công vào mạng LAN
Đấu máy chấm công vào mạng LAN

3. ĐẤU NỐI CÁC THIẾT BỊ KHÁC

3.1. Đấu nối khóa thả chốt

Khóa thả chốt có hai loại: loại khóa thường đóng (NC-COM) và loại khóa thường mở (NO-COM).

Đối với khóa thường đóng (Loại được sử dụng phổ biến hơn):

  • Nguồn dương khóa đấu với ngõ ra NC trên máy chấm công.
  • Nguồn âm khóa đấu chung với nguồn âm của máy chấm công.
  • Ngõ ra COM của máy chấm công đấu chung với nguồn dương của máy chấm công.

Đối với khóa thường mở (Loại khóa có chìa – đóng kể cả khi không được cấp điện):

  • Nguồn dương khóa đấu với ngõ ra NO trên máy chấm công.
  • Nguồn âm khóa đấu chung với nguồn âm của máy chấm công.
  • Ngõ ra COM của máy chấm công đấu chung với nguồn dương của máy chấm công.
Đấu nối khóa thả chốt với máy chấm công
Đấu nối khóa thả chốt với máy chấm công

3.2. Đấu nối nút exit và điều khiển từ xa

Đối với nút exit:

  • Đấu 1 đầu dây từ nút exit vào ngõ ra BUT trên máy chấm công
  • Đầu dây còn lại đầu vào ngõ ra GND (bên cạnh BUT) trên máy chấm công

Đấu nối với điều khiển từ xa:

  • Cấp nguồn cho điều khiển từ xa
  • Ngõ ra COM trên điều khiển đấu nối với ngõ ra BUT trên máy chấm công
  • Ngõ ra NO trên điều khiển đấu nối với ngõ ra GND trên máy chấm công.
Điều khiển từ xa

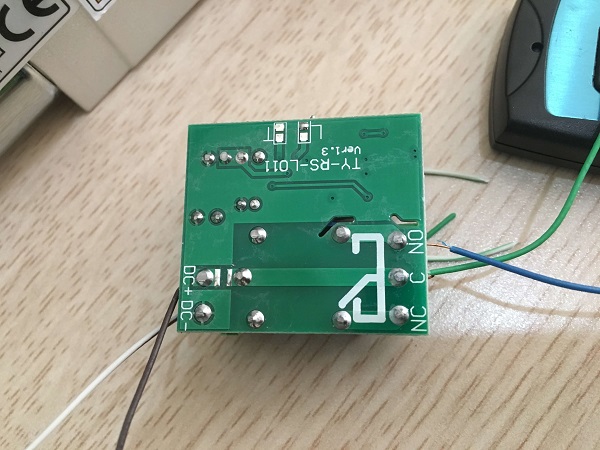

Bo mạch của điều khiển từ xa

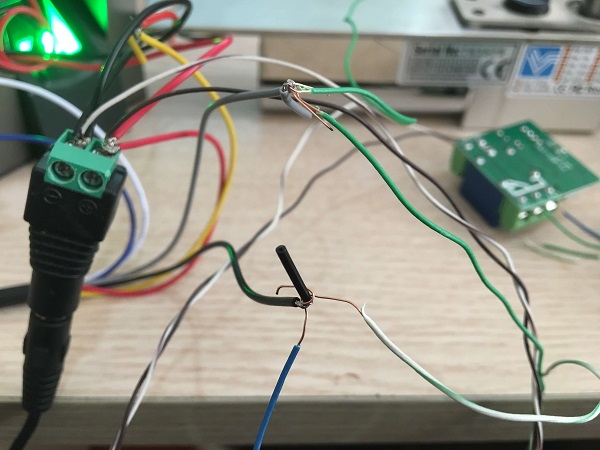

Đấu nối dây điều khiển từ xa - lắp đặt khóa thả chốt
Đấu nối dây điều khiển từ xa

3.3. Đấu nối với đầu đọc phụ

Đối với các thiết bị kiểm soát cửa có chức năng kết nối với đầu đọc phụ. Chúng ta có thể kết nối với đầu đọc phụ để kiểm soát ra vào 2 chiều.

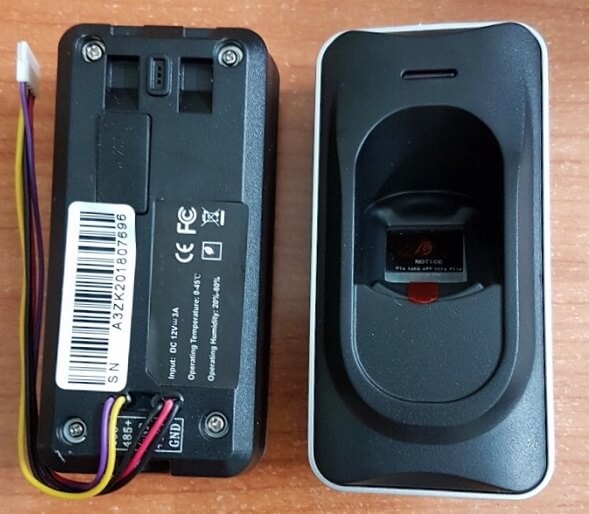

Đầu đọc vân tay phụ
Đầu đọc vân tay phụ

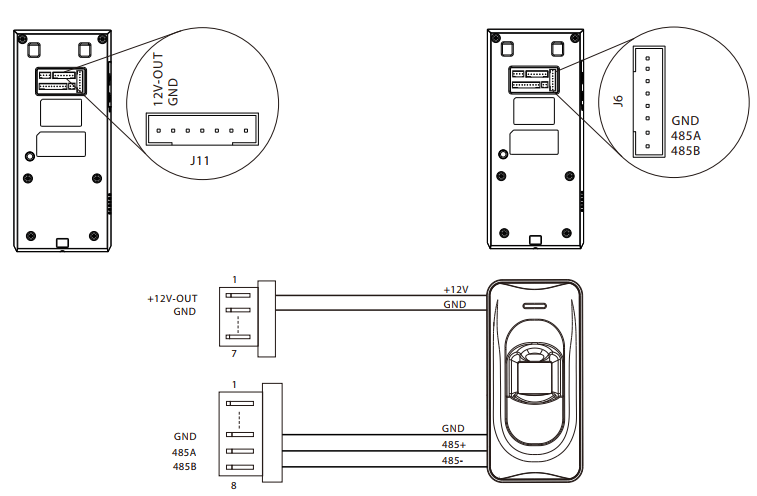

Đấu nối đầu đọc vân tay phụ
Đấu nối đầu đọc vân tay phụ với máy chấm công F18

Thông thường các đầu đọc vân tay phụ dùng kết nối RS485.

  • Cấp nguồn cho đầu đọc phụ (thường dùng chung nguồn với máy chấm công)
  • Kết nối 2 ngõ RS485 của đầu đọc phụ với ngõ ra RS485 của máy chấm công.
  • Trong một vài trường hợp, cần phải reset lại máy chấm công hoặc kiểm tra xem máy chấm công đã bật liên kết RS485 chưa để đảm bảo đầu đọc phụ được kết nối với máy chính.
